納米纖維濾膜過濾是指過濾膜采用直徑在1~100nm范圍內的纖維，該材料孔隙率高、比表面積大、長徑比大、表面能和活性高、纖維精細程度和均一性高等特點。

　　不同紡絲時間的CA納米纖維膜,研究了CA質量分數和紡絲時間對CA納米纖維膜的微觀形貌、透氣性、過濾性能等性能的影響。結果發現:隨著CA質量分數和紡絲時間的增加,CA納米纖維膜的透氣率先減小后增加,過濾效率和阻力壓降均先升高后降低,當CA的質量分數為12%,紡絲時間為60 min時,透氣率達到247.67 mm/s,水接觸角104°,過濾效率為99.94%,阻力壓降為238.14 Pa,此時品質因子達到大數值為0.030 95 Pa-1。

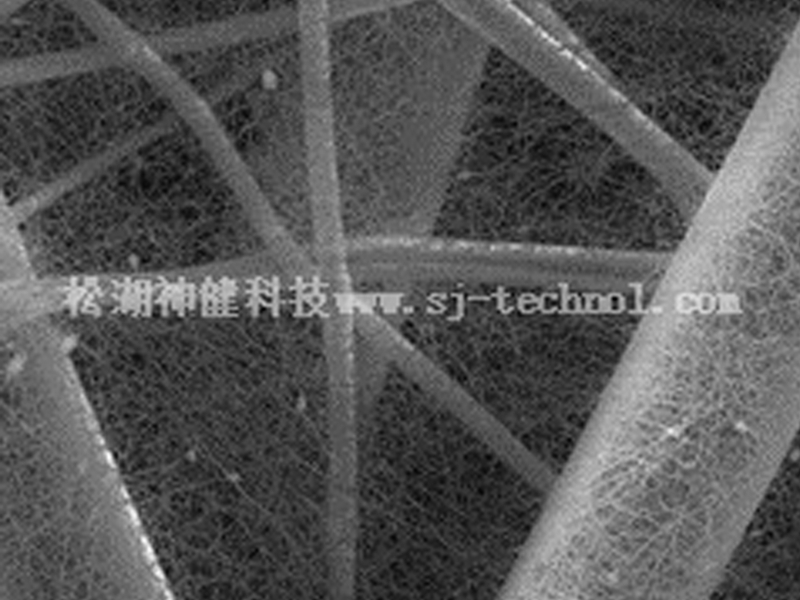

　　過濾材料的過濾效率會隨著纖維直徑的降低而提高，因而，降低纖維直徑成為提高纖維濾材過濾性能的一種有效方法。采用靜電紡絲的方法可得到直徑在幾十到1000納米左右的纖維(傳統纖維直徑為20μm左右)，靜電紡纖維除直徑小之外，還具有孔徑小、孔隙率高、纖維均一性好等優點，使其在氣體過濾、液體過濾及個體防護等領域表現出巨大的應用潛力。
